电伴热带防爆接线盒执行标准 GB3836-2010
电伴热带防爆接线盒执行标准 GB3836-2010。本标准是依据GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB 3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》编制，编辑格式按GB/T 1.1-2000《标准化工作导则 第一部分：产品标准编写规定》编写。
1、范围
本标准规定了额定电压380V以下，额定电流40A以下与电伴热带配合使用的防爆接线盒（以下简称接线盒）的产品分类、要求、试验方法、检验规则、标志、包装运输及贮存等内容。

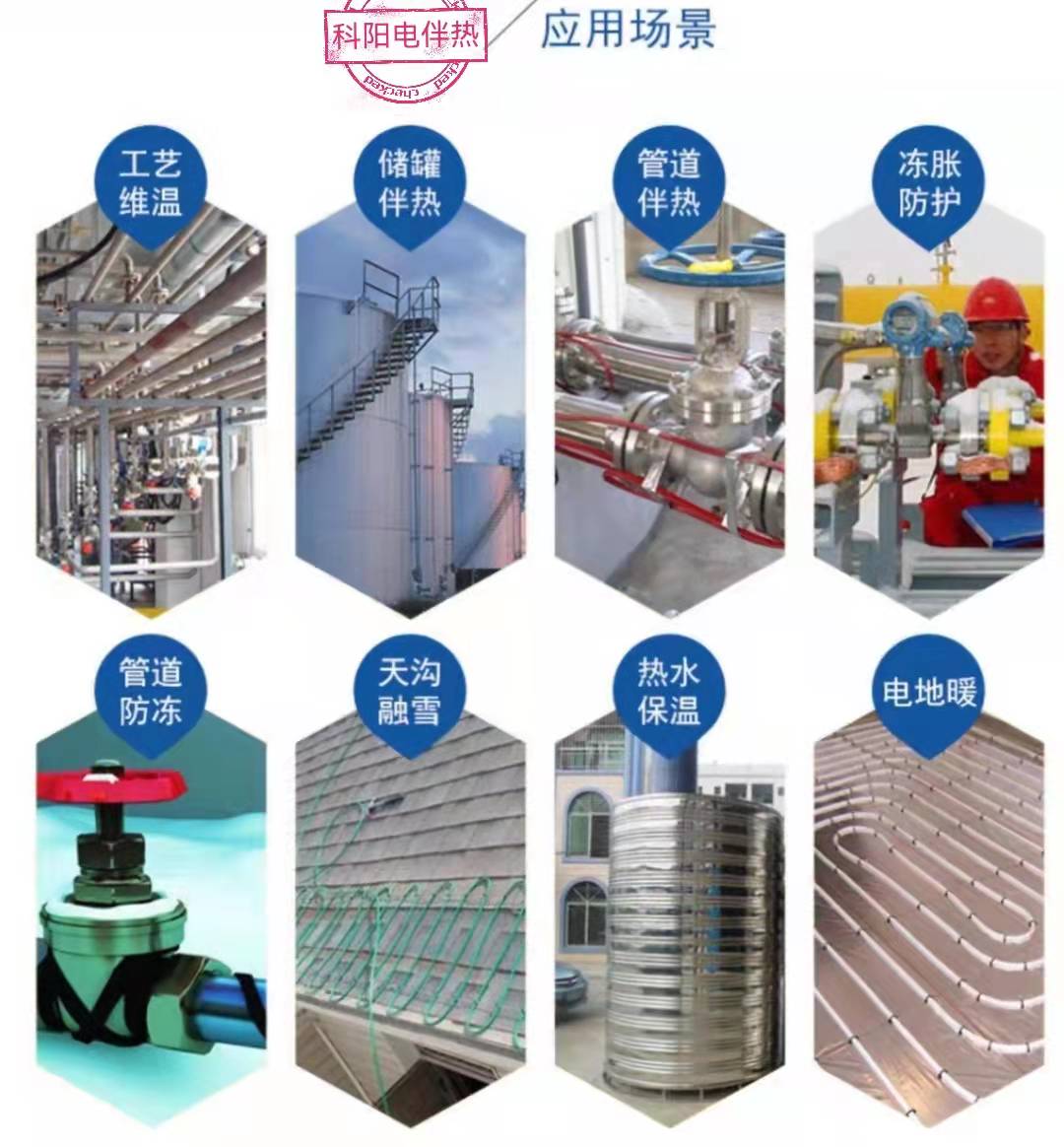

接线盒可广泛使适用于可燃物体存在的场所，控制交流电压220V/380V，电流不大于40A的电伴热带使用。并已经广泛用于国内要点工业项目上，如：石油、钢铁、化工、煤气、冷冻、食品、建筑等诸多行业，各种场合的流体防冻和伴热保温上。
2、规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。鼓励根据本标准达成协议的各方研究是否可使用这些文件的较新版本。凡是不注日期的引用文件，其较新版本适用于本标准。

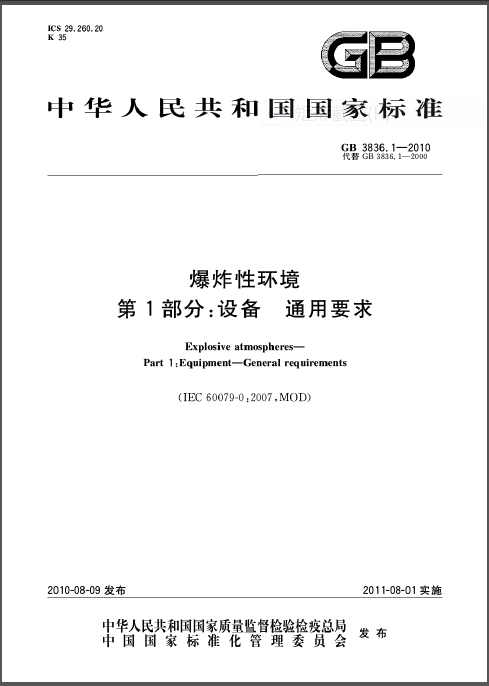

GB 3836.1-2010 爆炸性环境 第1部分：设备 通用要求
GB 3836.3-2010 爆炸性环境 第3部分：由增安型“e”保护的设备
GB 14048.1-2006 低压开关设备和控制设备 第一部分：总则
GB 4208-2008 外壳防护等级(IP代码)
GB/T 13384-1992 机电产品包装通用技术条件
JB/T 4375-1999 电工产品户外内腐蚀场所使用环境条件
3、产品分类及参数
例如：
（1）防爆电源接线盒
型 号：FDH-2/3-40
额定电压：220V/380V
额定电流：≤40A
（2）防爆二通（直型）接线盒
型 号：FJH-2/3-40
额定电压：220V/380V
额定电流：≤40A
（3）防爆三通（T型）接线盒
型 号：FTH-2/3-40
额定电压：220V/380V
额定电流：≤40A
（4）防爆尾端（终端）接线盒
型 号：FZH-2/3-40
额定电压：220V/380V
额定电流：≤40A
4、要求
4.1接线盒应符合本标准规定，并按照规定程序和批准的图样和技术文件制造。
4.2接线盒须经国家指定的检验单位的防爆检验，并取得“防爆合格证”后方可生产。
4.3起动器的外购元件，除符合本标准外，尚须符合各自的技术标准。
4.4正常工作条件
4.4.1周围空气温度
周围空气温度为-20℃~+40℃。
4.4.2大气条件
安装地点的相对湿度不超过90%（温度为+25℃时）。
4.4.3海拔
安装地点的海拔高度不超过2000m。
4.4.4污染等级
污染等级3级。
4.4.5安装类别
接线盒安装类别为Ⅲ类。
4.4.6冲击和振动
接线盒应在无显著冲击和振动的场所中使用。
4.4.7周围环境介质
接线盒将在具有ⅡA、ⅡB类，T1-T4组的危险场所中安全使用。
4.5.结构要求
4.5.1零部件外观
4.5.1.1塑料件表面应光滑、无裂纹、结疤、缺料等缺陷。
4.5.1.2涂漆件主要表面应漆膜应均匀、色泽一致，不应有漏漆、流痕、气泡等缺陷。
4.5.2电气间隙见表2。
表2
4.5.3爬电距离见表3。
表3
4.5.4接线盒的外壳应设置专用的内外接地端子，并标注保护接地符号“
”，接地端子应符合GB3836.1-2000中第15.4和15.5的规定。
4.5.5接线盒所有紧固件应设有自行防松装置。
4.5.6接线盒应设有“严禁带电开盖”的警告标志。
4.6性能要求
4.6.1接线盒较高表面温度不大于130℃，其他导电零部件温升以不伤害相数部件为准。
4.6.2起动器的介电性能应能承受2500V的工频耐压值，历时1min无击穿或闪络现象。
4.6.3接线盒的耐热耐寒性能应符合GB3836.1，2.3.4.6的规定；
4.6.3接线盒外壳材质应符合GB 3836.1第8章的规定，并承受7J的冲击试验。
4.6.4接线盒的橡胶密封材料因有较好的耐老化性能，按GB3836.1-2000第D3.3规定，试前后硬度变化不超过20%。
4.6.5接线盒引入装置的夹紧性能应符合GB3836.1-2000中的D3的规定。
4.6.6接线盒接线腔内的接线端子须进行扭转试验，M6的须承受5N.m,M10须承受16N.m的外力作用，其接线端子不得损坏。
4.6.7外壳防护等级不低于IP54。
4.6.8本标准未作规定的其余参数，均应符合制造图样的规定。
5、试验方法
5.1一般检查和外观检查按本标准规定进行。
5.2温度试验
温度试验按GB3836-2000中23.4.6规定进行。
5.3介电性能试验
按GB3836.3-2000的规定进行。
5.4接线盒的耐热耐寒性试验
耐热耐寒性能应符合GB3836.1，23.4.6的规定。
5.5冲击能量试验
按GB3836.1-2000中23.4.3.1规定进行。
5.6接线端子扭转试验
按GB3836.1-2000中23.4.5规定进行。
5.7橡胶密封材料老化试验
按GB3836.1-2000中23.4.3.1规定进行。
5.8外壳防护性能
按GB4208-2008的要求进行。
6、检验规则
6.1当产品有局部更改，可能影响其隔爆性能时，可将更改部分的图纸及更改说明书，送原检验单位备案。
6.2检验分类
接线盒的检验分出厂检验和型式检验两种。
6.2.1出厂检验
6.2.1.1出厂检验是产品出厂时需经本厂检验部门逐台的检验，合格后，发放产品合格证书，方可入库、出厂。
6.2.1.2出厂检验项目
1）一般检查。
2）外观检查。
3）静态强度试验（水压试验）。
4）介电性能试验。
5）隔爆结构参数检查。
6）动作性能。
6.2.2型式检验
6.2.2.1型式检验是按本标准要求全项进行的检验，有下列情况之一时进行：
1）新产品或老产品转厂生产的试制、定制要求，正式生产后，如结构、材料、工艺有较大改进，可能影响产品性能时。
2）产品长期停产，恢复生产时。
3）出厂检验结果与上次检验有较大差异时。
4）国家指定检验机关提出型式检验要求时。
6.2.2.2型式试验项目：
a)所有出厂检验项目。
b)资料审查。
c)引入装置试验。
e)扭转试验。
f)温升试验。
g)夹紧试验。
6.2.2.3型式检验抽样方法与判定规定：
用于型式检验的起动器，每个检验项目不少于2台，所有检验项目都通过和所有承受检验的试品都合格，才能认为型式检验合格，如不合格项目，则加倍抽样，重复试验如再不合格，则视为本批产品不合格。
7、标志、包装、运输及贮存
7.1产品标志
接线盒须***在醒目位置，装设清晰、牢固的铭牌，其右上角应有明显的凸纹标志“Ex”，并包括下列内容：
a）制造厂名或商标。
b）产品型号、名称。
c）防爆标志及防爆合格证号。
d）额定电压。
e）额定功率。
f）制造日期或工厂编号。
7.2接线盒包装箱外壁上应有耐久的文字及标志
1）制造厂名称。
2）收货单位及地址。
3）产品型号、名称、数量。
4）包装箱外形尺寸及毛重。
5）储运及作业标志。
7.3包装
7.3.1接线盒包装应符合GB/T13384-1992机电产品包装通用技术条件的有关规定。
7.3.2接线盒应装入大小适宜的包装箱中，并应防止在运输过程中损坏。
7.3.3包装箱应有防水、防潮措施。
7.3.4包装箱内随同产品携带的技术文件。
1）产品合格证书。
2）产品使用说明书。
3）装箱单。
7.4运输
接线盒在运输过程中和装卸时，应按包装标志及有关规定操作，并不得受雨雪侵袭。
7.5贮存
接线盒应贮存于空气流通，相对湿度大于90%，温度为-20℃至+40℃，无腐蚀性气体，不受雨雪侵袭的仓库中。
